一、超聲波焊接原理

超聲波焊接是利用高頻振動波傳遞到兩個需焊接的物體表面，在加壓的情況下，使兩個物體表面相互摩擦而形成分子層之間的熔合。

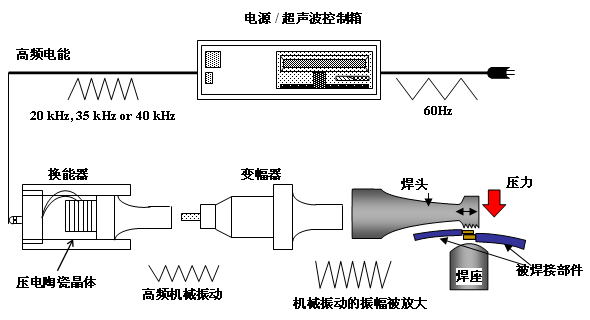

一套超聲波焊接系統的主要組件包括超聲波發生器/換能器/變幅桿/焊頭三聯組/模具和機架。

超聲波焊接是通過超聲波發生器將50/60赫茲電流轉換成15、20、30或40 KHz 電能。被轉換的高頻電能通過換能器再次被轉換成為同等頻率的機械運動，隨后機械運動通過一套可以改變振幅的變幅桿裝置傳遞到焊頭。焊頭將接收到的振動能量傳遞到待焊接工件的接合部，在該區域，振動能量被通過摩擦方式轉換成熱能，將需要焊接的部件區域熔化。超聲波不僅可以被用來焊接金屬、硬熱塑性塑料，還可以加工織物和薄膜等。本片文章主要介紹金屬和塑料焊接兩種。

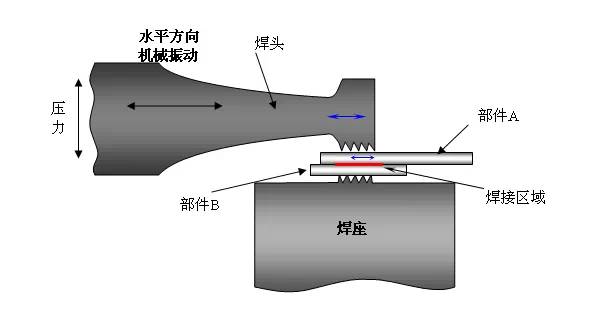

1）超聲波金屬焊接原理

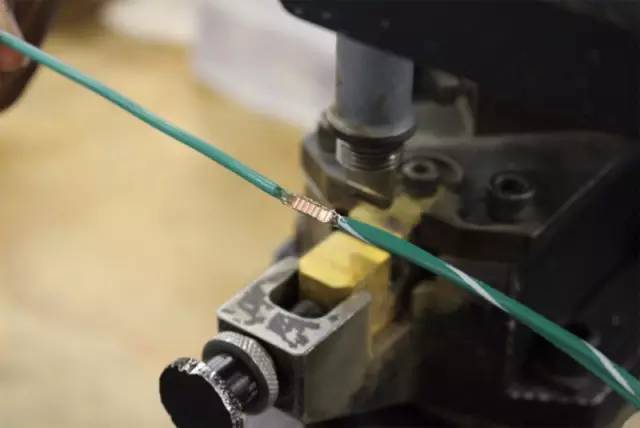

超聲波金屬焊接原理是利用超聲頻率（超過16KHz ）的機械振動能量，連接同種金屬或異種金屬的一種特殊方法。金屬在進行超聲波焊接時，既不向工件輸送電流，也不向工件施以高溫熱源，只是在靜壓力之下，將框框振動能量轉變為工件間的摩擦功、形變能及有限的溫升。接頭間的冶金結合是母材不發生熔化的情況下實現的一種固態焊接。因此它有效地克服了電阻焊接時所產生的飛濺和氧化等現象。超聲金屬焊機能對銅、銀、鋁、鎳等有色金屬的細絲或薄片材料進行單點焊接、多點焊接和短條狀焊接．可廣泛應用于可控硅引線、熔斷器片、電器引線、鋰電池極片、極耳的焊接。
